قرص الربيع : رموز والوحدات

رموز وحدات هي : والأحجام القياسية المتوفرة حسب الدين 2093

المجموعة تصنيف القرص الينابيع

Disc Spring Symbols & Units, Disc Springs, Power Springs, Clock Springs, Sprial Torsion Springs, Sprial Springs, Industrial Springs, Washers, Belleville Washers, Thane, India


وفقا لمعيار الدين 2093 ، القرص سبرينغز تصنف الى 3 مجموعات على النحو الوارد في الجدول

المجموعة

سمك
واحد القرص
مم

واحد مع القرص ينتهي الارض وخفض المواد
سمك (ر ')

1 less than 1.25 No
2 From 1.25 to 6 No
3 Over 6 upto 14 Yes



الرموز والوحدات


الرمز

  وحدة

 مصطلح

دي مم
خارج القطر
دي مم
القطر
يفعل مم
يعني قطرها
هاء نيوتن / مم 2
معامل للمرونة
واو ن
ربيع حمولة قرص واحد
(مع أو بدون الجبهة نهاية الخبر /
هو مم
شكلت ذروة
لو مم
الحر الشامل ذروة فصل الربيع في موقفها الاولى
دإ مم
انحراف من قرص واحد
ر مم
سمك اسطوانة واحدة
t1 مم
انخفاض سماكة قرص واحد في حالة ينابيع الأرض تنتهي مع (المجموعة 3)
µ
نسبة بواسون

δOM,ol,oil,
δIII, &δIV,

نيوتن / مم 2
وتؤكد تصميمها على النقاط المحددة أوم ، الأول والثاني والثالث ، والرابع

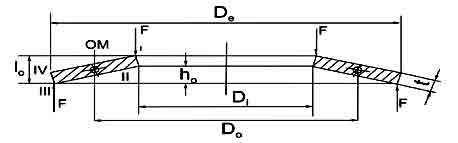

(انظر الشكل)
▲F ن
الاسترخاء
